BANCADA DE TESTE DE FLUXO TURBO GEOMET 2000

Oferta comercial de equipamentos.

Envie sua solicitação, e nosso gerente dedicado entrará em contato para ajustar sua oferta comercial personalizada.

    Atualize seu reparo de turbo: Geomet 2000 Tuning and Diagnostics of Variable Nozzle Turbines (Ajuste e diagnóstico de turbinas de bocal variável)

    O "Geomet 2000" é uma bancada especializada para ajuste e teste de turbocompressores controlados (VNTs). O equipamento é adaptado às necessidades das oficinas de reparo de turbocompressores. Como regra geral, essa bancada é usada para ajustar e testar turbocompressores de caminhões e carros, mas seu projeto também permite trabalhar com turbocompressores de veículos especiais e pequenas embarcações.

    A bancada consiste em um compartimento com um potente compressor de ar dentro do qual o vácuo (ou pressão de ar) é criado durante o ajuste e o teste dos turbocompressores. A bancada de testes é controlada por um computador industrial com uma tela sensível ao toque e um painel de controle localizado no corpo da bancada de testes.

    Com a ajuda do simulador, você pode resolver essas tarefas:

    • diagnóstico de turbocompressores controlados (VNT) com controle a vácuo, pneumático ou eletrônico (opcional);
    • o ajuste da posição de parada do mecanismo de controle do fluxo de ar eliminará o efeito de "sopro excessivo" prejudicial ao motor;
    • ajustar o comprimento da haste do atuador para ajustar o momento de atuação do mecanismo de controle do fluxo de ar;
    • verificação da válvula de controle N75 (um recurso exclusivo da bancada de testes) para analisar as falhas do sistema de controle de turboalimentação do carro;
    • avaliação do grau de desgaste da mola do atuador para diagnósticos detalhados de atuadores pneumáticos e a vácuo;

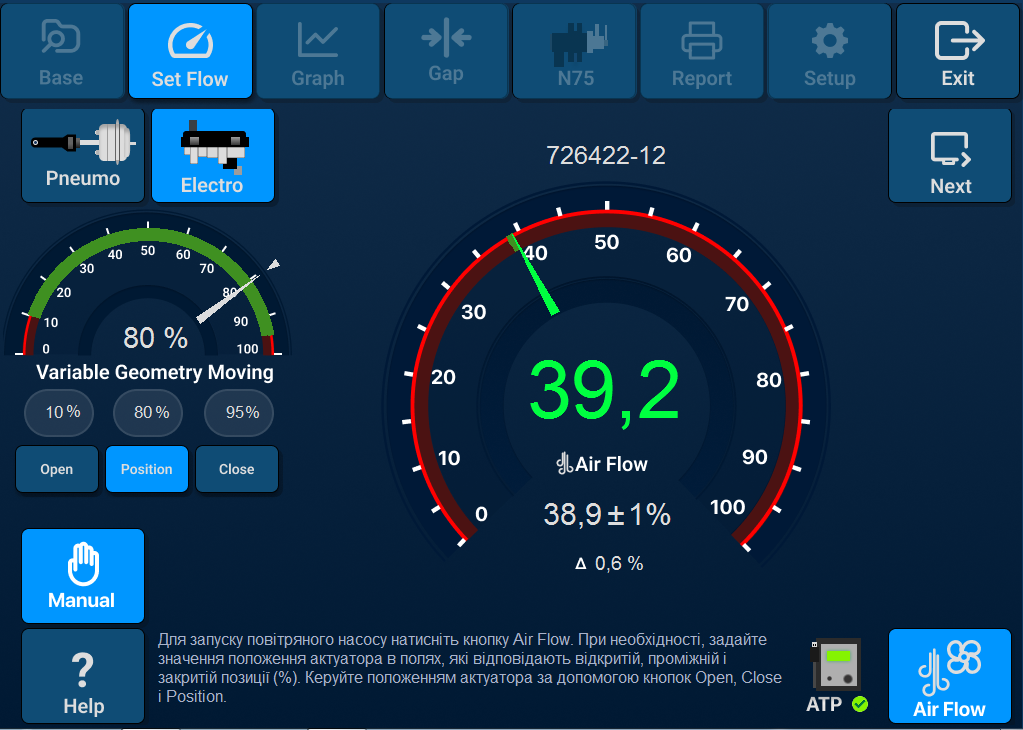

    • Transferência do programa de controle (opcional) ao substituir a tampa do atuador eletrônico;
    • O simulador é adaptado para o trabalho conjunto com o programador-testador ATP-1000.

    A instalação e a fixação do turbocompressor no suporte são feitas com um adaptador magnético e, para turbocompressores feitos de material não magnético, há olhais para fixação por meio de grampos. O kit adaptador padrão permite a instalação de 80% dos modelos populares de turbocompressores.

    A bancada ajusta e testa o turbocompressor comparando a pressão do ar de entrada e de saída do turbocompressor quando seu acionamento é ativado. O bloqueio da rotação do eixo elimina a necessidade de uma estação de óleo, o que reduz os custos de manutenção e reparo da bancada.

    • Tempo de instalação do turbocompressor de 5 a 15 segundos graças ao método de montagem e ao adaptador magnético;
    • Qualquer turbocompressor pode ser instalado, mesmo aqueles feitos de materiais não magnéticos;
    • O design ergonômico do suporte permite acesso livre a qualquer parte ou unidade do suporte, e a mesa ampla permite trabalhar sem obstruções.
    • Um filtro de ar evita que até mesmo as menores partículas entrem no turbocompressor durante testes, ajustes ou diagnósticos.
    • A alta capacidade de reparo se deve aos componentes de fácil acesso e ao design da bancada.
    Recursos do software:

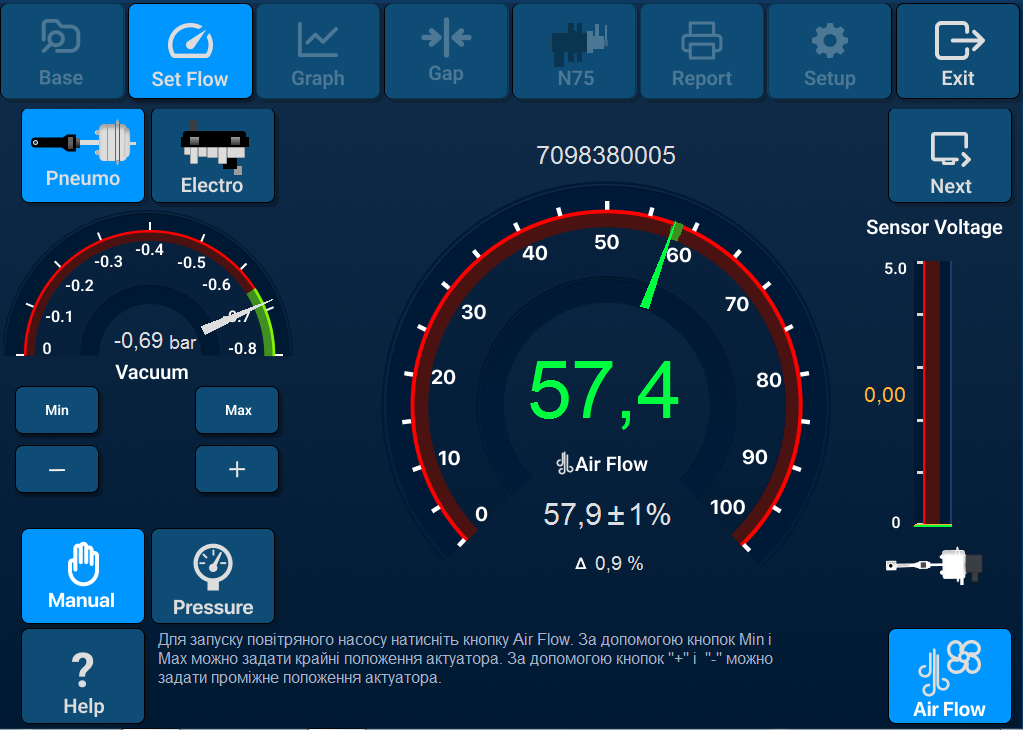

    • A exibição de informações em "tempo real" e a disponibilidade de campos de tolerância facilitam a configuração e o trabalho na bancada sem treinamento especial;

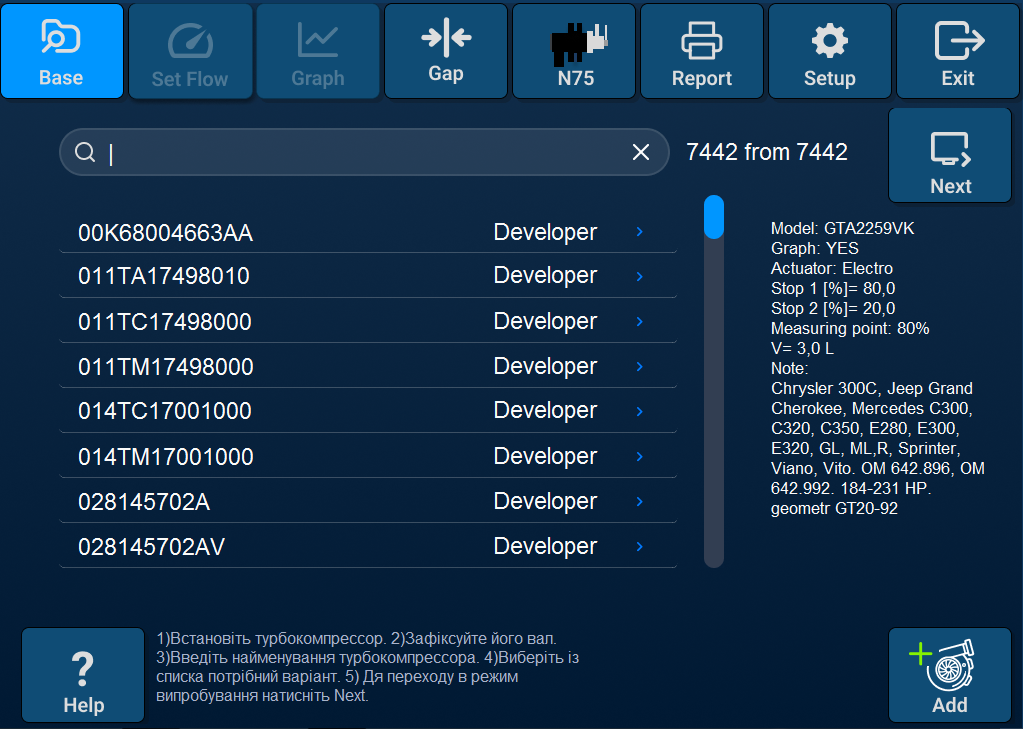

    • O grande "banco de dados de características da turbina" (mais de 2.200) pode ser reabastecido de forma independente, com as características de uma nova turbina. Isso faz com que o estande esteja em demanda mesmo depois de 10 anos;
    • A calibração da bancada de teste é feita pelo operador em 10 segundos. Ela minimiza os erros ao levar em conta automaticamente as condições ambientais da sala de trabalho;
    • A construção de gráficos permite uma avaliação qualitativa da condição de cada elemento do turbocompressor antes e depois do reparo.
    Parâmetros Geomet-2000
    Pressão necessária do sistema pneumático, MPa 0,6 – 0,8
    Capacidade máxima da bomba de vácuo, m3/h 180
    Dimensões (comprimento x largura x altura), mm 1190 х 520 х 1730
    Peso da máquina, kg (aprox.) 250
    Parâmetros de fornecimento de energia 220V ± 10%, 1 Ph, 50Hz ± 1
    Consumo de energia, não mais do que, kW 1,5
    Software Teste Turbo
    Exigência de fundação A máquina é instalada em um piso duro comum na oficina


    Bancada de fluxo GEOMET-2000 VNT em montagem para ajuste da geometria variável das turbinas - 1 unidade.

    Conjunto de adaptadores para instalação de turbinas - 1 conjunto.

    Indicador digital para medir o curso da haste - 1 conjunto.

    Manual de operação - 1 unidade.

    DESTAQUES DO PRODUTO

    Alta universalidade

    Serviço na UE

    Medição de tempo curto

    Manutenção de baixo custo

    Confiável e produtivo

    Tempo de retorno rápido

    PERSPECTIVA ILUSTRATIVA EM 3D

    RECURSOS DE DESIGN:

    • Posição vertical do turbocompressor e área de trabalho livre – operação confortável e eficiente com todos os tipos de turbocompressores;
    • Sem sistema de óleo – fácil manutenção e economia de custos;
    • Projeto simples de adaptadores – possibilidade de expansão independente da nomenclatura e adaptação do estande ao mercado de sua região;
    • Trava de parada ajustável e tubo de grande altura para instalação do turbocompressor – possibilidade de trabalhar com projetos de turbocompressores de grande porte ou fora do padrão;
    Geomet-2000

    Recursos do software:

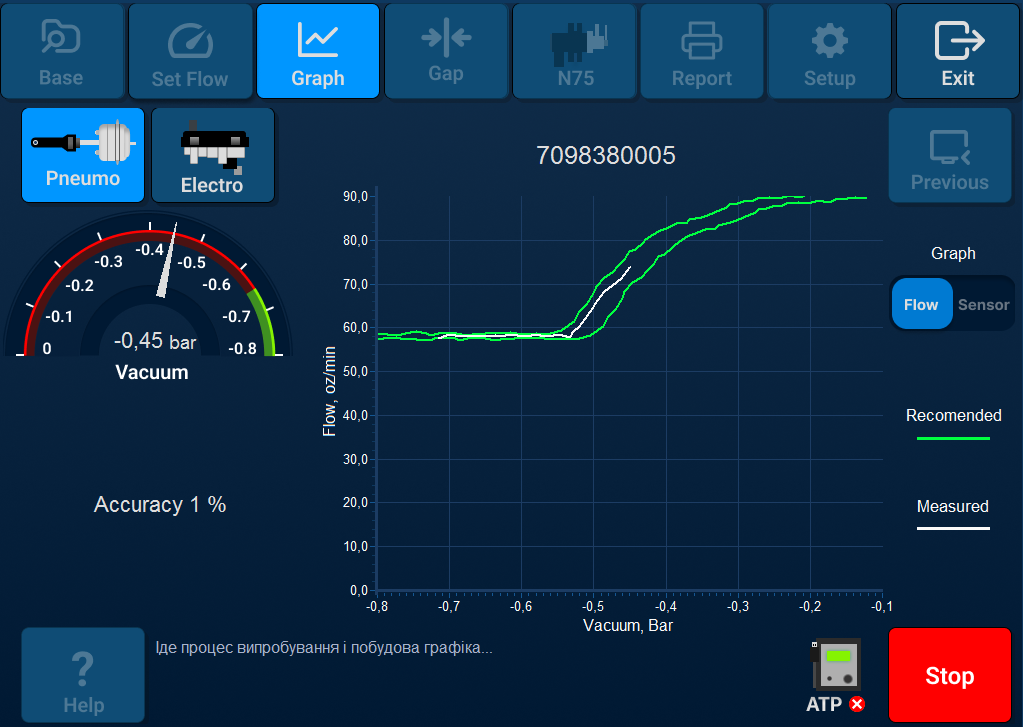

    • Construção de gráficos:
      • “abertura das lâminas do mecanismo de controle”;
      • “taxa de fluxo de ar/descarga de vácuo”;

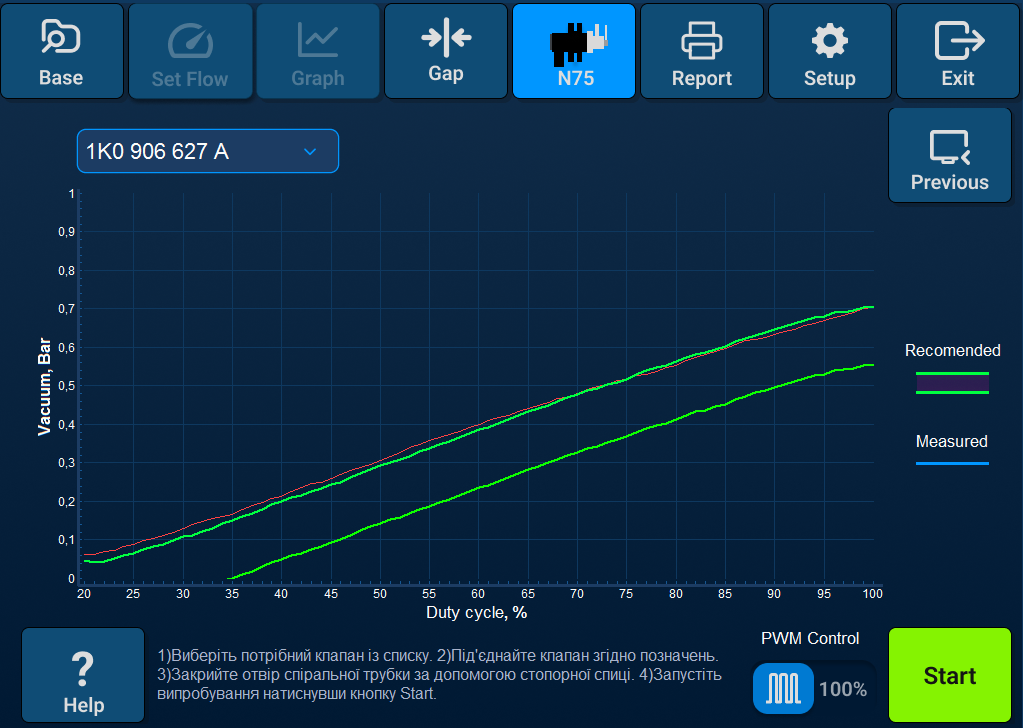

      • “Verificação da válvula N75”.

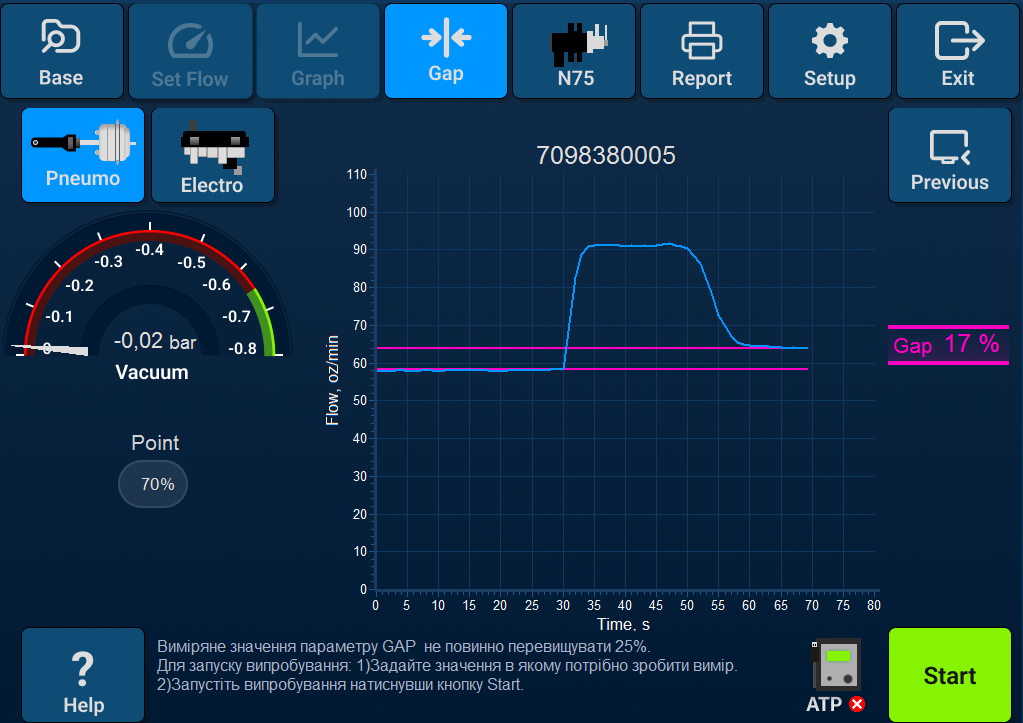

    • A “Verificação da folga da mola do atuador” fornece uma indicação do estado do atuador;
    • O “autodiagnóstico” determina a tempo o elemento que está funcionando incorretamente, reduzindo o tempo de inatividade do suporte para reparo;
    • A “criação e impressão de relatórios” exclui o surgimento de perguntas controversas dos clientes relacionadas à qualidade do ajuste.
